Контролька-тестер Kontrol’ka PRO (с микропроцессором)

Kontrol’ka PRO — многофункциональный тестер-измеритель для автоэлектрика и автодиагноста с режимом упрощённого осциллографа. Прибор помогает быстро проверить наличие сигнала и оценить его параметры на блоках управления, датчиках и исполнительных механизмах, а также эмулировать сигналы датчиков с помощью встроенного генератора.

Сделано в России.

Главные возможности

• Контролька + вольтметр + упрощённый осциллограф в одном устройстве

• Идентификация шин CAN и LIN

• Генерация сигналов с настраиваемыми параметрами (частота/длительность/скважность — по режиму)

• Запись осциллограмм во внутреннюю память и передача по Bluetooth через приложение KONTROLka

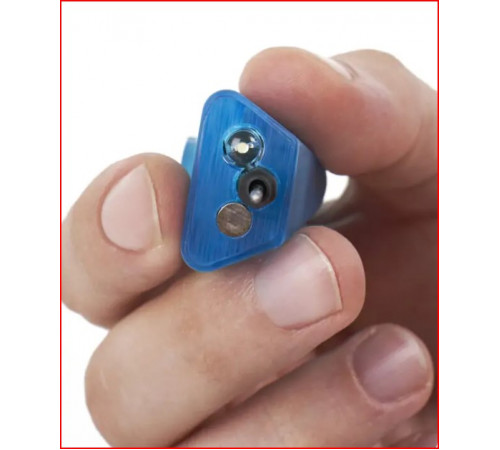

• Фонарик для удобной работы

• Индуктивный датчик (встроен в колпачок)

• Меню настроек (в т.ч. режим левша/правша, пороги индикации и др.)

Подача напряжения на иглу (регулируемая)

Есть регулируемый выход 0–12V (±5%) на иглу, ток до 150 мА. Можно использовать, чтобы:

• управлять реле,

• подавать “плюс” на цепь,

• проверять маломощное оборудование.

Предусмотрена защита от короткого замыкания и перегрузки.

Режимы работы Kontrol’ka PRO

• Измерение: напряжение, частота, форма сигнала, длительность

• Прозвонка с индикацией контрольного напряжения

• Определение CAN/LIN

• Подключение резистивной нагрузки 50 Ω

• Генератор сигналов: 50–1000 Гц (амплитуда около 3.7 В)

• Индикация питающего напряжения: при превышении порога (по умолчанию 11 В) включается индикация и звуковой сигнал (настраивается)

Условия эксплуатации

• использовать в электрических цепях с напряжением не выше 300 В

• резистивную нагрузку подключать не более 2 секунд, затем делать паузу не менее 10 секунд

• не допускать попадания влаги/грязи/стружки/техжидкостей в корпус

• избегать ударов, сильной вибрации и мощных электромагнитных помех

• не допускать глубокого разряда аккумулятора и длительного воздействия сильного холода

Технические характеристики (основное)

• дисплей: цветной 240×320

• регулируемый выход на иглу: 0–12V ±5%, до 0.15 А

• измерение напряжения: −300…+300 V

• измерение частоты: 5–10000 Гц (±2 Гц)

• точность измерения сопротивления: 0–500 Ω (±1), 500–10000 Ω (±10)

• генератор прямоугольных импульсов: 5 Гц – 1 кГц, амплитуда около 2.8 В, регулируемая скважность

• CAN: 125 кб/с (low speed), 500 кб/с (high speed)

• LIN: 2400 / 9600 / 10400 / 19200

• автономность: до 8 часов (зависит от температуры)

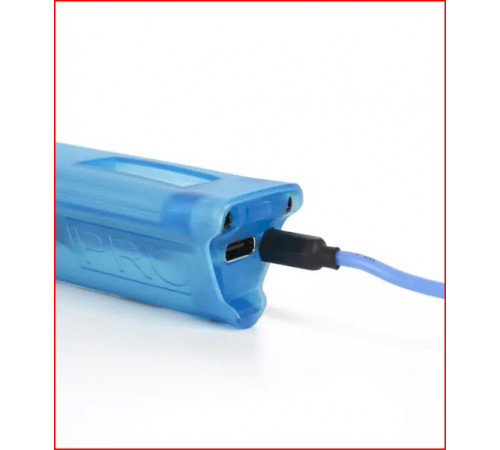

• разъём зарядки: USB Type-C, обновление ПО: да

• размеры без иглы: 135×26×23 мм

• вес: 70 ± 5 г

• длина иглы: 30 мм

• длина провода: около 1.3 м

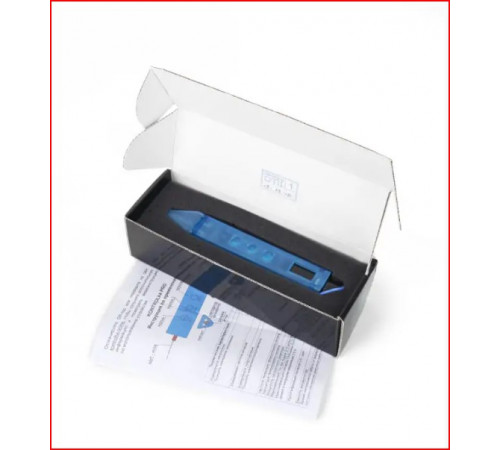

Комплектация

• Kontrol’ka PRO

• провод (крокодил с магнитом)

• кабель USB — Type-C (зарядка и прошивка)

• инструкция

• упаковочная коробка
