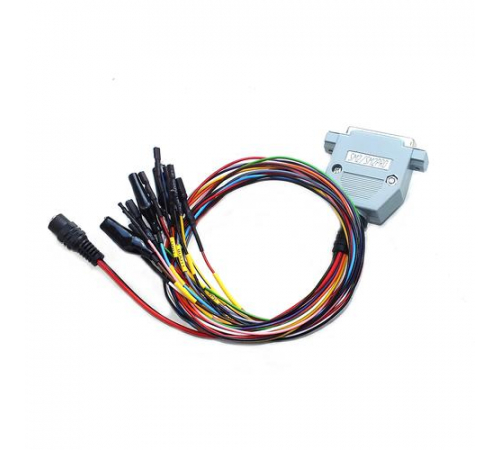

АДАПТЕР ДЛЯ СКАНМАТИК 2 ПРО И PCMFLASH

КАБЕЛЬ УНИВЕРСАЛЬНЫЙ ДЛЯ SM2 PRO + PCM FLASHER С РУЧНЫМ И АВТОМАТИЧЕСКИМ УПРАВЛЕНИЕМ BOOT/BENCH

Универсальный адаптер для Scanmatik 2 PRO + PCMflash с ручным и автоматическим питанием и управлением ВООТ, способен работать с 53, 58, 71, 77 и другими модулями PCM

Кабель для Сканматик 2 ПРО и pcm флешера с ручным и автоматическим управлением и подачей питания на ЭБУ и управлением BOOT

Светодиоды-интдикаторы:

Зеленый индикатор – подача питания на адаптер

Красный индикатор – включенное питание блока Power +12 V

Синий индикатор – включенные BOOT пины

Распиновка кабеля Bench:

красный - +12 V

черный – GND

белый – CAN-H

зеленый – CAN-L

желто-черный – K-Line

оранжевый – GPT1

желтый – GPT2

фиолетовый – VPP

розовый – VPROG_AUX

CNF1 – провод голубой с крокодилом для 53 модуля, внутреннее сопротивление 1 кОМ;

Boot1 - провод серый с крокодилом для 53 модуля, внутреннее сопротивление 1 кОМ;

Boot2 – провод коричневый с крокодилом для 53 модуля, внутреннее сопротивление 1 кОМ.

Работает с 53, 58, 71,77 и другими модулями PCMflash
